Pflanzenklammer 2.0

[Flattermann]

Hallo zusammen,

vielen Dank für die vielen Anregungen Tipps und Ratschläge die ich in BZ zu meiner Pflanzenklammer erhalten habe.

In den vergangenen Wochen habe ich die Pflanzenklammer noch mal komplett neu konstruiert und dabei versucht so viel wie möglich umzusetzen.

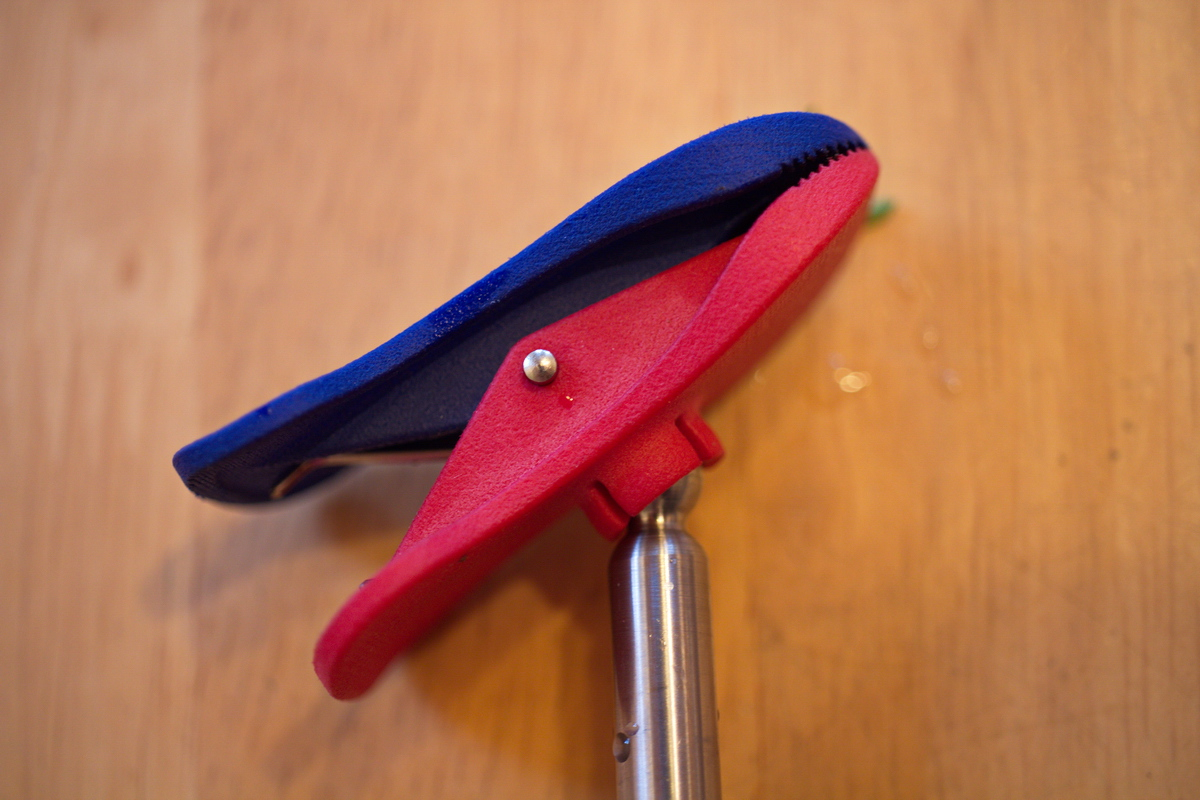

Die Klammer ist nun mit einem Kugelkopf auf einem Edelstahlstab befestigt und in weiten Bereichen frei drehbar.
Es befindet sich auf jeder Seite des Stabes eine Kugel.
Diese haben leicht unterschiedliche Durchmesser um die Klemmwirkung im Kugelgelenk ein wenig variieren zu können.
Alle Metallteile ( auch die Feder ) sind aus rostfreiem Edelstahl gefertigt.

Die Zähne im Maul haben sich als zu klein erwiesen und werden bei nächster Gelegenheit geändert.

LG Tilmann


:



[Enrico]

Hallo Tilmann,

schaut suuuper aus !

hast ne PN, ähm Whatts App

*hüstel*

[rincewind]

Hallo Tilman,

sieht gut aus.
Hast Du das Verbindungselement zwischen dem CF Stab und dem Metallstab auch gedruckt?

LG Silvio

[Flattermann]

Quelltext des Beitrags Hallo Tilman,

sieht gut aus.
Hast Du das Verbindungselement zwischen dem CF Stab und dem Metallstab auch gedruckt?

LG Silvio

Hallo Silvio,

nur die Klammer kommt aus dem Drucker, die anderen Teile entstehen auf CNC-Dreh und Fräsmaschinen.
Der Druck ist auch nicht genau genug und die Oberfläche ist mir zu rau.

LG Tilmann

[rincewind]

hallo Tilmann,

danke für die Info, das macht Sinn

LG Silvio

[Manni]

Hallo Tillmann

Klasse Arbeit,aber das bin ich ja von Dir gewohnt...

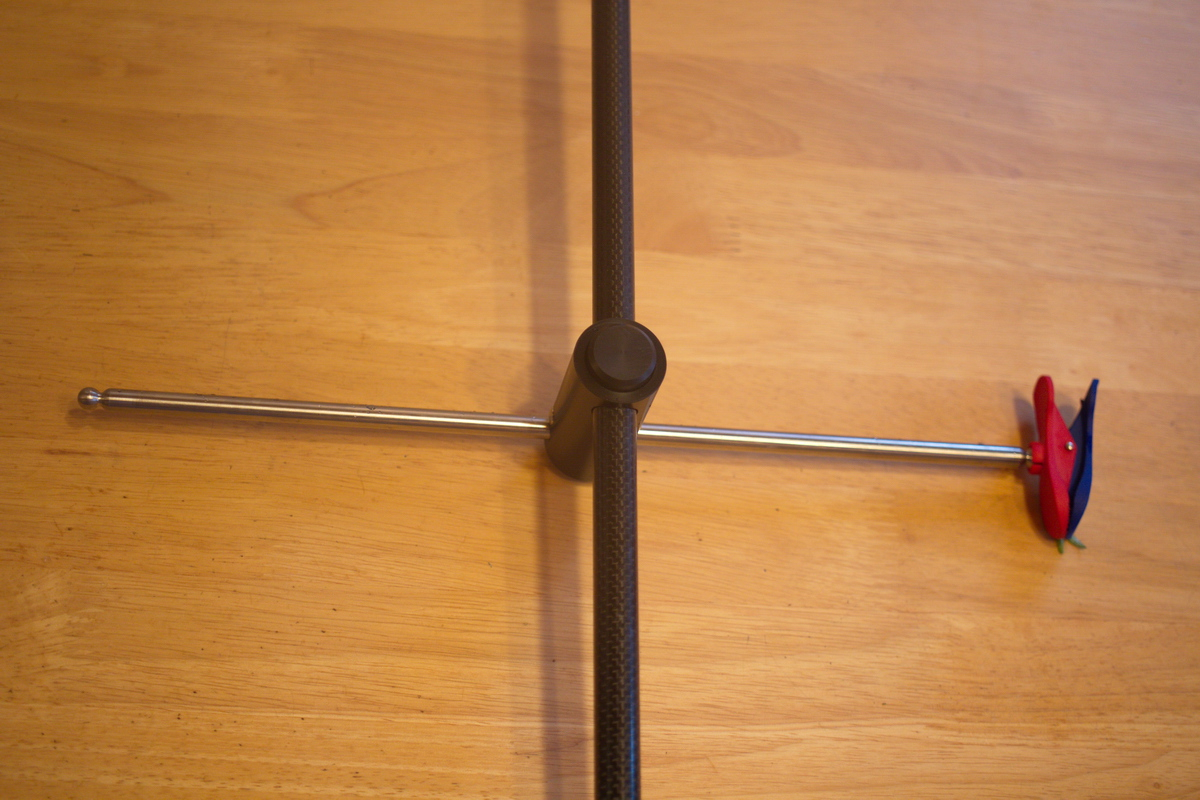

Wie hast Du die Querstange gegen verdrehen und verrutschen gesichert... ?

[Flattermann]

Quelltext des Beitrags Hallo Tillmann

Klasse Arbeit,aber das bin ich ja von Dir gewohnt...
Wie hast Du die Querstange gegen verdrehen und verrutschen gesichert... ?

Hallo Manni,
ist das selbe Prinzip wie bei den Teilen die ich dir gemacht habe.
Einfach zum verschieben und drehen der Stange den Knopf drücken, wird der Knopf losgelassen ist die Stange geklemmt.
Für vertikale wie auch horizontale Verstellung jeweils ein Knopf, so ist das Einstellen und Ausrichten einfacher.

LG Tilmann

[Werner Buschmann]

Hallo Tilmann,

saubere Arbeit.
Sieht richtig gut aus.

[Gabi Buschmann]

Hallo, Tilmann,

das Teil sieht echt super und sehr "benutzerfreundlich" aus.
Das mit den Kugelköpfen ist eine super Idee!

[hawisa]

Hallo Tilmann,

das sieht gut und nutzerfreundlich aus.

Da bin ich neidisch, da ich nicht handwerklich Begabt bin und auch keine Maschinen dafür habe.
